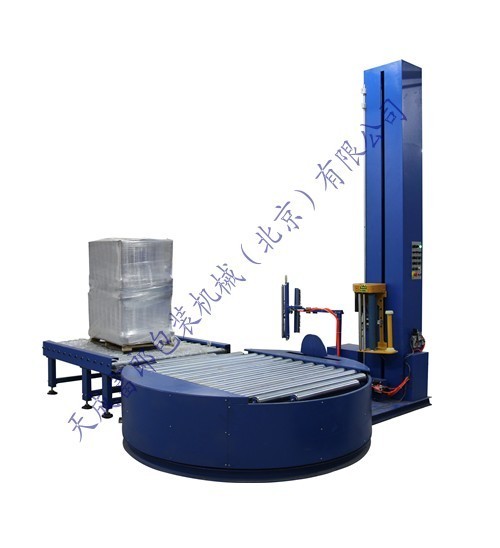

TC-ZX2000托盤在線纏繞機

發布時間:2015-04-27 14:28:17

一. 客戶基本情況(主要技術要求)
1. 包裝規格: L1200× W1200 × H1800 mm
2. 對角線長: 1870 mm(max)
3. 貨物重量: 38-240 kg
4. 包裝過程: 除更換膜卷之外,全部自動運行.
二、 YK2000FZ-PL托盤在線纏繞包裝機(附帶自動上斷撫膜系統)
? 技術參數
²轉盤直徑:2000mm
²轉盤高度:750mm
²托輥直徑:76mm
²輸送速度:12m/min
²輸送電機功率:0.75kw
²轉盤電機功率:1.5kw
²升降電機功率:0.37kw
²預拉電機功率:0.23KW
²氣壓:0.4-0.7MP
   電源電壓   220 60hz
²重量:1080kg
²轉盤速度:0-15轉/分鐘
²包裝效率:10-25件/小時
²包裝適應尺寸:L1200×W2000×H11800mm
²轉盤承重:1500kg
²光電自動感測高度和可移動限位塊限制包裝高度任意選擇
²轉盤和升降變頻調速,手動調整轉盤速率,可分別調整膜架上升和下降速度
²手動調整薄膜輸出拉力
²預拉伸膜架,理論拉伸比1:2.5
²設定頂層圈數1-9
²設定底層圈數1-9
²氣動自動上下膜機構

? 主要性能
         控制系統
²   PLC可編程控制,纏繞層數及次數可變更
² 光電開關自動感測貨物高度
² 上、斷膜 撫摸過程自動控制
        轉臺驅動
² 轉臺鏈條傳動,緩啟動、緩?fù)V埂⒆詣?dòng)復位;
² 轉臺速度0~15 rpm 變頻調速;
薄膜系統
² 開門式膜架,穿膜更方便;
² 膜架動力變頻預拉伸機構,預拉伸可達250%;
² 膜架升降機構雙鏈條牽引,行走裝置封閉、自潤滑;
² 膜架上升、下降速度分別變頻調速,送膜速度無極可調;
² 頂部及底部纏繞數分別單獨可調;
² 薄膜隨動系統,主動送膜;

三. 工作步驟
² 轉盤減速后,夾緊汽缸動作,夾板豎起,纏繞膜將夾板和托盤一起纏繞
² 轉盤停止轉動,擺臂汽缸動作,擺臂汽缸到位后,磁性開關發出電訊號,夾緊汽缸動作,夾板豎起,將纏繞膜夾緊,然后拂膜汽缸動作,通過搖臂上的海棉管將纏繞膜壓緊在貨物上,同時加熱絲通電,將纏繞膜切斷。
² 擺臂轉回原位,擺臂氣缸磁性開關發出電訊號,拂膜氣缸動作,搖臂回原位。
² 新貨物托盤被送入轉盤,轉盤轉動,纏繞2-3圈后,夾板1與夾板2同時回原位。將一直夾緊的纏繞膜松開。待貨物托盤包裝完成后再重復上述動作。

四. 主要元器件(電控系統的選用情況)
²   PLC                             (歐姆龍)      (日本)
²   觸摸屏                          (威綸)        (臺灣)
²   升降變頻器                       (歐姆龍)       (日本)
     轉盤變頻器                      (歐姆龍)     (日本)
     預拉變頻器                      (歐姆龍)      (日本)
²  繼電器                          (歐姆龍)      (日本)
²   交流接觸器           SCHNEIDER (施耐德)      (法國)
²   急停開關             SCHNEIDER (施耐德)      (法國)
²   行程開關             SCHNEIDER (施耐德)      (法國)
²   光電開關                        (歐姆龍)      (日本)
²   接近開關                        (陽明)        (臺灣)
²   轉盤減速機                      (城邦)        (臺灣)
²   輸送減速機                      (城邦)        (臺灣)
